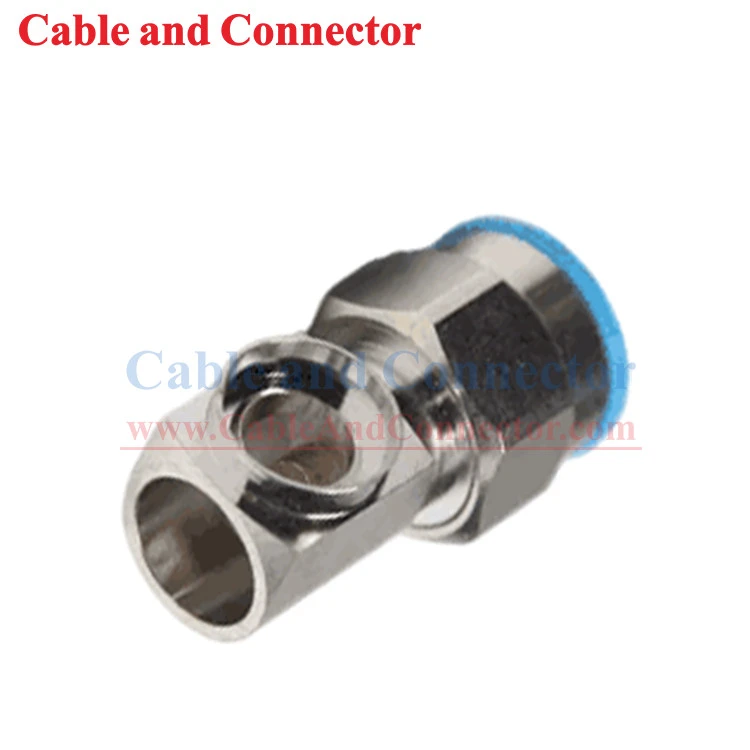

1/2" Esnek RF Besleyici Kablo için N Erkek Dik Açı Lehim Konektörü, Lehimleme Konektörü, 1/2" Esnek Kablo Konektörleri, Özellikler Empedans: 50Ohm, Yalıtım Direnci: 5{{7'den büyük veya eşit }}0MΩ, Merkez kontak direnci 1,00 mQ'dan az veya ona eşit, Dış kontak direnci: 0,25 mΩ'dan az veya eşit, Dielektrik Dayanım Gerilimi: 2000V rms (AC), Ekleme Kaybı (@690-960 MHZ): 0,10dB'den az veya eşit, Merkez iletkenin eksenel tutma kuvveti: 28N, Malzeme ve Kaplama: (Pirinç, PTEE, Silikon Kauçuk, Gümüş Kaplama, Trimetal Kaplama, Nikel Kaplama), RoHS: Uyumlu, Sızdırmazlık Sınıfı: IP68, Sıcaklık Aralığı: -45 derece ila +85 derece .
Şartname
|
Öğe |
Şartname |
|||||
|
CAC Modeli |
CACRCC-NSST-1/2-F |
CACRCC-NRAST-1/2-M |
CACRCC-7/16SST-1/2-F |
CACRCC-7/16RAST-1/2-M |
CACRCC-4.3/10SST-1/2-F |
CACRCC-4.3/10RAST-1/2-M |
|
CACRCC-NSST-1/2S-F |
CACRCC-7/16SST-1/2S-F |
CACRCC-4.3/10SST-1/2S-F |
||||
|
CACRCC-NSST-1/2-M |
CACRCC-NRAST-1/2S-M |
CACRCC-7/16SST-1/2-M |
CACRCC-7/16RAST-1/2S-M |
CACRCC-4.3/10SST-1/2-M |
CACRCC-4.3/10RAST-1/2S-M |
|
|
CACRCC-NSST-1/2S-M |
CACRCC-7/16SST-1/2S-M |
CACRCC-4.3/10SST-1/2S-M |
||||
|
Malzeme ve Kaplama |
||||||
|
Pin-Merkezi iletişim |
Pirinç / Gümüş Kaplama |
Pirinç / Gümüş Kaplama |
Pirinç / Gümüş Kaplama |
Pirinç / Gümüş Kaplama |
Pirinç / Gümüş Kaplama |
Pirinç / Gümüş Kaplama |
|
Dış temas ve Gövde |
Pirinç / Trimetal Kaplama |
Pirinç / Trimetal Kaplama |
Pirinç / Trimetal Plaka |
Pirinç / Trimetal Kaplama |
Pirinç / Trimetal Kaplama |
Pirinç / Trimetal Kaplama |
|
Dielektrik |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE |
|
Conta |
Silikon Kauçuk |
Silikon Kauçuk |
Silikon Kauçuk |
Silikon Kauçuk |
Silikon Kauçuk |
Silikon Kauçuk |
|
Ceviz |
Pirinç / Nikel Kaplama |
Pirinç / Nikel Kaplama |
Pirinç / Nikel Kaplama |
Pirinç / Nikel Kaplama |
Pirinç / Nikel Kaplama |
Pirinç / Nikel Kaplama |
|
Elektriksel Özellikler |
||||||
|
Özellikler Empedans |
50Ohm |
50Ohm |
50Ohm |
50Ohm |
50Ohm |
50Ohm |
|
Yalıtım Direnci |
5000MQ'dan büyük veya eşit |
5000MQ'dan büyük veya eşit |
5000MQ'dan büyük veya eşit |
5000MQ'dan büyük veya eşit |
5000MQ'dan büyük veya eşit |
5000MQ'dan büyük veya eşit |
|
Merkez temas direnci |
1,00mQ'dan küçük veya ona eşit |
1,00mg'den küçük veya ona eşit |
0.40 mQ'ya eşit veya daha az |
1.00 mQ'dan küçük veya ona eşit |
1.00ay'dan küçük veya ona eşit |
0.40mg'den az veya buna eşit |
|
Dış temas direnci |
0.25ma'dan küçük veya ona eşit |
0.25 mQ'ya eşit veya daha az |
0.20mQ'dan küçük veya ona eşit |
0.60mΩ'dan küçük veya ona eşit |
0.60mΩ'dan küçük veya ona eşit |
0.20mQ'dan küçük veya ona eşit |
|
Dielektrik Dayanım Gerilimi |
2000Vrms (AC) |
2000Vrms (AC) |
2000Vrms (AC) |
2000Vrms (AC) |
2000Vrms (AC) |
2000Vrms (AC) |
|
Ekleme Kaybı 0690-960 MHZ |
0.10dB'den küçük veya ona eşit |
0.10dB'den küçük veya ona eşit |
60.08dB |
60.08dB |
60.08dB |
60.08dB |
|
01700-2700 MHZ |
60.15dB |
0.15dB'den küçük veya ona eşit |
0.15dB'den küçük veya ona eşit |
0.12dB'den küçük veya ona eşit |
60.12dB |
60.12dB |
|
02700-3000 MHZ |
0.20dB'den küçük veya ona eşit |
0.20dB'den küçük veya ona eşit |
0.15dB'den küçük veya ona eşit |
0.15dB'den küçük veya ona eşit |
0.15dB'den küçük veya ona eşit |
0.15dB'den küçük veya ona eşit |
|
@3000-5800 MHZ |
0.25dB'den küçük veya ona eşit |
60.20dB |
0.20dB'den küçük veya ona eşit |
s0.20dB |
60.20dB |
60.20dB |
|
VSWR @690-960 MHZ |
1,10'dan küçük veya ona eşit |
51.10 |
51.10 |
61.10 |
1,10'dan küçük veya ona eşit |
1,10'dan küçük veya ona eşit |
|
@1700-2700 MHZ |
1,13'ten küçük veya ona eşit |
1,13'ten küçük veya ona eşit |
1,13'ten küçük veya ona eşit |
1,13'ten küçük veya ona eşit |
1,13'ten küçük veya ona eşit |
1,13'ten küçük veya ona eşit |
|
02700-3000 MHZ |
1,15'ten küçük veya ona eşit |
1,15'ten küçük veya ona eşit |
1,15'ten küçük veya ona eşit |
1,15'ten küçük veya ona eşit |
1,15'ten küçük veya ona eşit |
1,15'ten küçük veya ona eşit |
|
@3000-5800 MHZ |
1,20'den küçük veya ona eşit |
1,20'den küçük veya ona eşit |
1,20'den küçük veya ona eşit |
1,20'den küçük veya ona eşit |
1,20'den küçük veya ona eşit |
1,20'den küçük veya ona eşit |
|
PIM3 |
-160dBc'den küçük veya ona eşit |
-155dBc'den küçük veya ona eşit |
-160dBc'den küçük veya ona eşit |
-160dBc'den küçük veya ona eşit |
-160dBc'den küçük veya ona eşit |
-160dBc'den küçük veya ona eşit |
|
Çevresel ve Mekanik Özellikler |
||||||
|
Gösterge tutma kuvveti |
||||||
|
Merkez iletişim |
/ |
/ |
/ |
/ |
/ |
/ |
|
Dış temas |
/ |
/ |
/ |
4'ten büyük veya eşit.0 N |
4'ten büyük veya eşit.0 N |
/ |
|
Kaplin somunu torku |
0.7-1.1 N-m |
0.7-1.1 N-m |
20-28N-m |
5-15N-m |
5-15 N-m |
20-28 N-m |
|
Kaplin somunu tutma kuvveti |
250N'den büyük veya eşit |
250N'den büyük veya eşit |
450 N'den büyük veya eşit |
450 N'den büyük veya eşit |
450N'den büyük veya eşit |
450N'den büyük veya eşit |
|
Dayanıklılık (çiftleşmeler) |
500 döngüden büyük veya eşit |
500 döngüden büyük veya eşit |
500 döngüden büyük veya eşit |
500 döngüden büyük veya eşit |
500 döngüden büyük veya eşit |
500 döngüden büyük veya eşit |
|
Merkez iletkenin eksenel tutma kuvveti |
28 N |
28 N |
200 N |
200 N |
30N |
30 N |
|
Şok |
Standart uyarınca: IEC 60068-2-27/GB/T 2423.5 |
|||||
|
Titreşim |
Standart uyarınca: IEC60068-2-6/GB/T 2423.10 |
|||||
|
Tuz sisi |
Standart uyarınca: IEC 60068-2-11/GB/T2423.17 (48H) |
|||||
|
Sıcaklık Aralığı |
-45 dereceden +85 dereceye kadar |
|||||
|
RoHS |
Uyumlu |
|||||
|
Sızdırmazlık Sınıfı |
lp68 |
|||||
