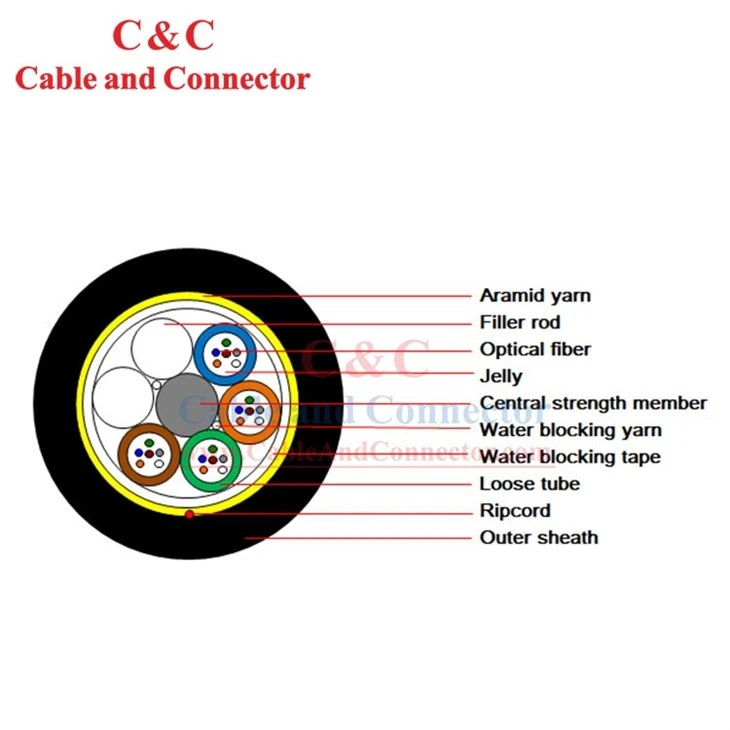

Çok Modlu Fiber Kablo, ADSS kabloları içindeki optik fiberler, verilerin ışık darbeleri biçiminde iletilmesinden sorumludur. Bu fiberler, sinyal kaybını ve dağılımını en aza indiren, uzun mesafelerde yüksek hızlı ve yüksek kapasiteli veri iletimine olanak tanıyan yüksek kaliteli malzemelerden yapılmıştır. ADSS kablolarının dielektrik yapısı, elektriği iletmedikleri ve elektriksel parazit riski taşımadıkları için onları yüksek gerilim güç hatlarının yakınındaki kurulumlar için de ideal kılar. Gevşek tüp yapısı, jöle dolgulu tüpler, metalik olmayan merkezi mukavemet elemanının etrafına sarılmış elemanlar (gerektiğinde tüpler ve dolgu çubukları), kablo çekirdeğini bağlamak için kullanılan polyester iplikler, kablo çekirdeğine sarılmış su bloke edici bant, takviyeli aramid iplikler, ripcord ve PE dış kılıf.
Fiber ve tüp rengi
|
HAYIR. |
1 |
2 |
3 |
4 |
5 |
6 |
|
Renk |
Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
|
HAYIR. |
7 |
8 |
9 |
10 |
11 |
12 |
|
Renk |
Kırmızı |
Siyah |
Sarı |
Menekşe |
Pembe |
Su |
Yapı parametresi
|
Öğe |
İçindekiler |
Birim |
Değer |
|
Lif sayısı |
Sayı |
/ |
12/24 |
|
Kablo yapısı |
/ |
/ |
1+6 |
|
Tüp başına Fiber Sayısı |
Sayı |
/ |
6 |
|
Gevşek tüp |
Sayı |
/ |
2/4 |
|
Merkezi güç elemanı |
Malzeme |
/ |
CTP |
|
Dış kılıf |
Malzeme |
/ |
PE |
|
Renk |
/ |
SİYAH |
|
|
Kablo çapı |
±5% |
Mm |
9.8 |
|
Kablo ağırlığı |
±10% |
kg/km |
68 |
|
Hava Durumu |
Buz ve rüzgar |
/ |
Buz yok ve rüzgar hızı: 20m/s |
|
Açıklık |
Maks. |
m |
100M |
|
İlk Sarkma |
/ |
% |
1.2 |
Mekanik ve Çevresel Performans
|
Öğe |
İçindekiler |
Değer |
|
Maks. çekme yükü |
PASPAS |
2000 N |
|
Maks. ezilme direnci |
Kısa vadeli |
1000N/100mm |
|
Min. bükülme yarıçapı |
Kurulum |
20 x kablo çapı |
|
Operasyon |
10 x kablo çapı |
|
|
Sıcaklık aralığı |
Operasyon |
-20 derece ~ +70 derece |
|
Kurulum |
-5 derece ~ +55 derece |
|
|
Depolama/nakliye |
-20 derece ~ +70 derece |
Ana mekanik performans testi
|
Öğe |
ÖlçekYöntem |
Kabul Koşulu |
|
Gerilme direnci IEC 60794-1-2-E1 |
- Yük: MAT - Kablo uzunluğu: yaklaşık 50m - Yükleme süresi: 1 dk |
- Lif gerilimi £ 0,33% - Testten sonra kayıp değişimi £ 0.1dB@1550nm. - Lif kırılması ve kılıf hasarı yok. |
|
Ezilme Testi IEC 60794-1-2-E3 |
- Yük: Kısa süreli ezilme - Yükleme süresi: 1 dk |
- Testten sonra kayıp değişimi £ 0.1dB@1550nm. - Lif kırılması ve kılıf hasarı yok. |
Açıklama: "Zayıflama değişikliği yok", zayıflama değişikliklerinin 0,05 dB'den küçük veya buna eşit olması olarak kabul edilir.
Optik lif
|
Öğe |
İçindekiler |
Değer |
|
G.652D Optik özellikler |
||
|
zayıflama |
@1310nm |
0,36dB/km'den az veya buna eşit |
|
@1550nm |
0,22dB/km'den az veya buna eşit |
|
|
Dağılım |
@1288nm-1339nm |
3,5ps/ (nm·km)'ye eşit veya daha az |
|
@1550nm |
18ps/ (nm·km)'ye eşit veya daha az |
|
|
Sıfır Dağılım dalga boyu |
1300nm-1324nm |
|
|
Sıfır Dağılım eğimi |
0.092ps/ (nm2·km)'ye eşit veya daha az |
|
|
Mod alanı çapı (MFD) |
@1310 deniz mili |
9.2±0.4μm |
|
@1550nm |
10.4±0.8μm |
|
|
Kablo kesme dalga boyu λcc (nm) |
1260nm'den küçük veya ona eşit |
|
|
Mikro bükülme zayıflaması |
@1550 nm (100 dönüş; Φ60 mm) |
0.05dB'den küçük veya ona eşit |
|
Bağlantı polarizasyon dağılımı (PMDQ) |
0.1ps/km1/2'den küçük veya buna eşit |
|
Tasarım Durumu
|
Proje I |
Proje II |
|
Fiber çekirdekler |
Fiber çekirdekler |
|
Kurulum süresi |
Maks. izin verilen gerilim |
|
Gerilim derecesi |
Gerilim derecesi |
|
Maks., Min., Ort. sıcaklık |
|
|
Maks. Rüzgar hızı |
|
|
Maks. buz kaplama kalınlığı |
|
