The 7/8" low loss feeder cable excels in many high-power RF systems, especially for applications that require long-distance, high-power, and high-signal quality transmission. Its design focuses on providing low attenuation to minimize signal loss during transmission. With high-conductivity copper conductors and a multi-layer shielding structure, the cable effectively resists external electromagnetic interference (EMI) and radio frequency interference (RFI), açık ve kararlı sinyal iletimini sağlamak.

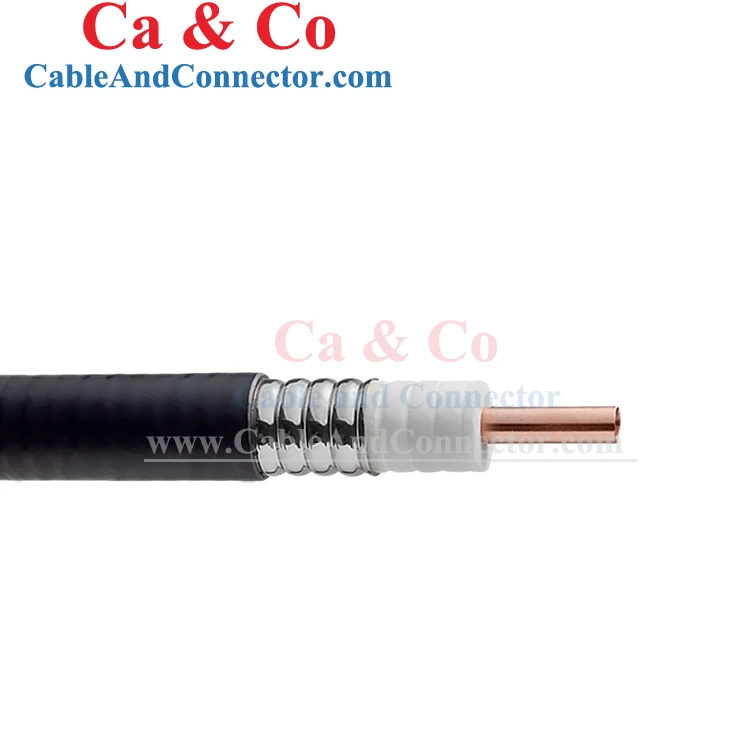

7/8 "Düşük kayıplı besleyici kablosu, iç iletken: 9.45 ± 0.10mm pürüzsüz bakır tüp+dielektrik: 22.80 ±
0.30mm köpüklü PE+dış iletken: 25.20 ± 0.20mm halka oluklu bakır tüp, ceket: 27.80 ±
0.30 PE veya Düşük Duman Halojensiz Yangına Dayanıklı PE İsteğe Bağlıdır, Paketleme: 500m/Ahşap DRU
M.
Rahim iletkeni: 25.20 ± 0.20mm halka oluklu bakır tüp, ceket: 27.80 ± 0.30 pe veya düşük duman
Halojensiz yangın geciktirici PE isteğe bağlıdır, paketleme: 500m/ahşap davul.
Spesifikasyon
|
Öğe |
Spesifikasyon |
|||||
|
Yapı |
||||||
|
Malzeme |
Çap (mm) |
|||||
|
İç şef |
Pürüzsüz bakır tüp |
9.30 |
||||
|
Dielektrik |
Köpüklü pe |
22.8 |
||||
|
Dış iletken |
Halka oluklu bakır tüp |
25.4 |
||||
|
Ceket |
PE veya Düşük Duman Halojensiz Yangına Döteleyen PE |
27.8 |
||||
|
Elektrik ve Mekanik Özellikler |
||||||
|
Empedans (Ohm) |
50±1 |
|||||
|
Kapasitans (PF/M) |
74 |
|||||
|
Hız(%) |
89 |
|||||
|
Pik Güç Derecesi (KW) |
91 |
|||||
|
RF Pik Voltajı (KV) |
3.0 |
|||||
|
Yalıtım Direnci (M ω. Km) |
>5000 |
|||||
|
Kesme frekansı (GHz) |
5.0 |
|||||
|
Yalıtım Voltajı (KV) |
10 |
|||||
|
İç şef DC direnci (ω/km) |
1.4 |
|||||
|
Dış iletken DC direnci (ω/km) |
1.2 |
|||||
|
Ceket kıvılcım (KV) |
8.0 |
|||||
|
Koruma Etkinliği (DB) |
>120 |
|||||
|
Min. Tek bükme yarıçapı (mm) |
90 |
|||||
|
Min. Tekrarlanan bükme yarıçapı (mm) |
250 |
|||||
|
Viraj Sayısı |
15 |
|||||
|
Gerilme mukavemeti (kg) |
153 |
|||||
|
Depolama sıcaklığı. (Derece) |
-55-+85 |
|||||
|
Kurulum sıcaklığı. (Derece) |
-40-+60 |
|||||
|
Çalışma sıcaklığı. (Derece) |
-55-+85 |
|||||
|
VSWR'den daha az veya eşit (DB'ye eşit veya eşit getiri kaybı) |
Sıklık 0.005-3GHz 0.8-1.0GHz 1.7-2.0GHz 2.0-2.4GHz |
DB |
||||
|
1.15 (23) |
||||||
|
1.10 (26) |
||||||
|
1.10 (26) |
||||||
|
1.10 (26) |
||||||
|
Zayıflatma (VSWR1.0, Kablo Sıcaklığı.20 Derece) ve Ortalama Güç (VSWR1.0, Ortam sıcaklığı.40 derece) |
||||||
|
Frekans (MHz) |
Zayıflama (DB/ 100m) |
Ortalama Güç (KW) |
||||
|
100 |
1.16 |
7.49 |
||||
|
200 |
1.66 |
5.21 |
||||
|
450 |
2.56 |
3.39 |
||||
|
800 |
3.51 |
2.48 |
||||
|
900 |
3.75 |
2.32 |
||||
|
1000 |
3.97 |
2.19 |
||||
|
1500 |
4.99 |
1.74 |
||||
|
1800 |
5.54 |
1.53 |
||||
|
2000 |
5.88 |
1.48 |
||||
|
2200 |
6.21 |
1.42 |
||||
|
2400 |
6.54 |
1.31 |
||||
|
2500 |
6.69 |
1.26 |
||||
|
3000 |
7.45 |
1.17 |
||||
